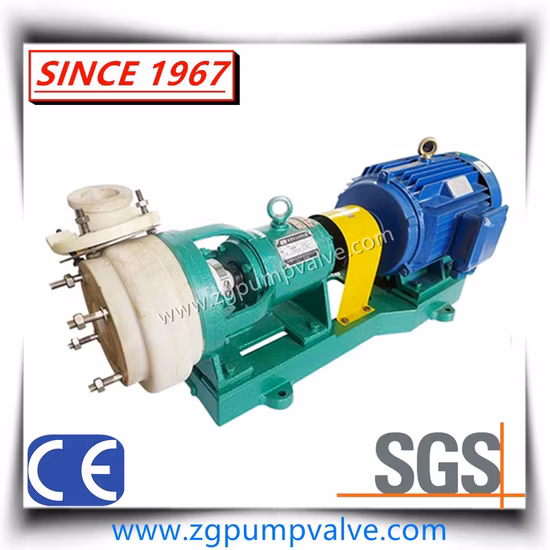

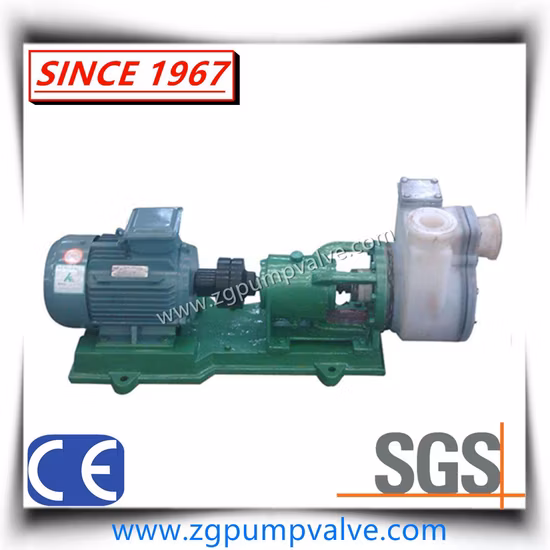

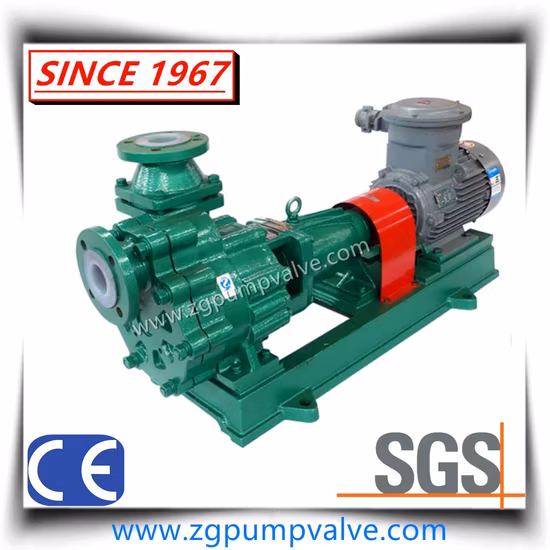

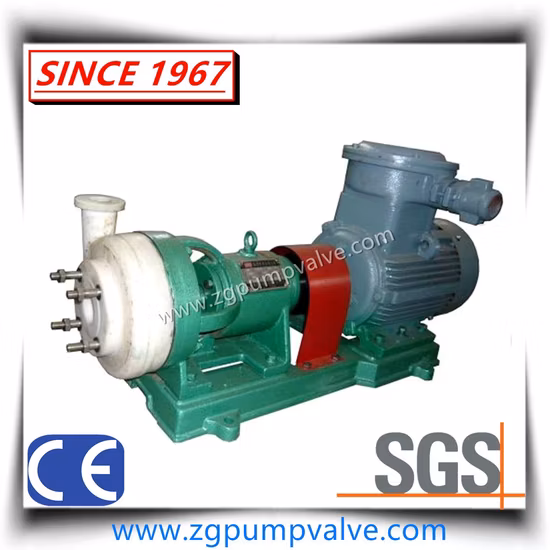

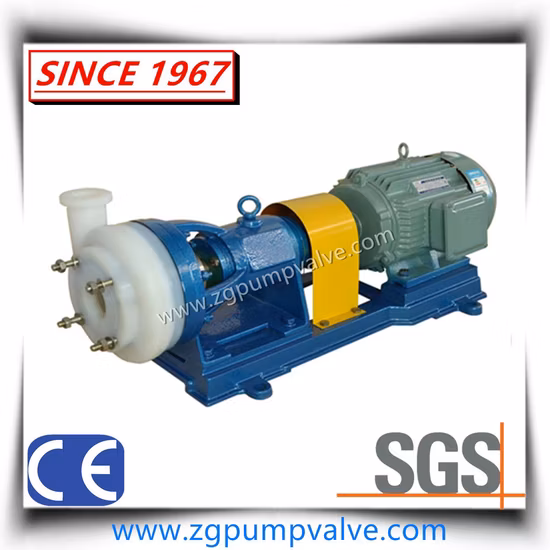

내산성/내산성 이송 펌프, 원심 펌프 및 산업용 펌프용 불소수지 F46, PTFE 및 PFA로 라이닝된 FSB 시리즈 화학 공정 펌프

기본정보

최대 헤드	86 미오
최대 용량	480m3/h
운전 유형	모터
휠 번호	단일 스테이지 펌프
일의 압박감	중압 펌프
임펠러 유입형	단일 흡입 펌프
펌프 샤프트의 위치	수평 펌프
복합 펌프 하우징	방사형으로 분할된 하우징
장착 높이	흡입 원심분리기
바퀴	닫은
사용	펌프, 펌프, 순환펌프, 제산펌프
재료	CS, Ci, F46, 불소수지, 불소수지, PFA
제조사 수준	최대 레벨
샤프트 씰링	기계적 밀봉 및 포장
펌프 배열	수평의
펌프 기어	직결형, 기어박스, V-벨트, 유니버셜 조인트
플랜지 규격	맞춤형
자동차 시장	ABB, Siemens 또는 유명 중국 브랜드
펌프 베어링	SKF, NSK 또는 유명 중국 브랜드
운송 패키지	표준 항해에 적합한 포장
사양	맞춤형
등록 상표	고풍
기원	중국
HS 코드	8413709990
생산 능력	11000 조각/년

상품 설명

짧은 소개:

IHF 플라스틱 라이너 펌프는 국제 표준에 따라 설계되었습니다. 펌프 케이싱은 불소 수지로 라이닝 된 금속 케이싱으로 만들어졌으며 임펠러와 펌프 커버는 불소 수지 합금으로 감싼 금속 인서트를 사용하여 모양에 맞춰져 있으며 고급 외부 지지 골판지 파이프의 기계적 밀봉으로 샤프트 씰이 실현됩니다. 고정형 씰 링은 ​​99.9% 알루미나 세라믹으로 만들어지고, 회전형 씰 링은 ​​4불화 충전재(또는 고객의 특별한 작업 조건에 따른 기타 재료)로 만들어집니다. 부식 및 마모에 강하고 기밀성이 뛰어납니다.

매개변수:

흡입 헤드/자체 프라이밍 헤드:	최대. 6,5m
흐름율:	최대. 800m3/h
총 머리	최대. 80m
액체 온도	120℃
일의 압박감	1,6MPa

형질:

모든 흐름 부품은 국제 표준에 따라 불소 수지로 라이닝되었으며 펌프의 지지 부분은 금속으로 만들어졌습니다. 외부 주름형 메카니컬 씰이 장착되어 있어 설치가 쉽고 유지 관리가 편리합니다.

구조:

부분 분해 도면:MOC:

기계적 밀봉:
가동링 : 분포에 따라 사불소를 충전한 탄소섬유재나 세라믹, 탄화규소, 무압소결 탄화규소를 사용합니다.
정적 링 : 탄화 규소, 세라믹, 무압 소결 탄화 규소 등을 사용합니다.
